Bonjour. Pouvez-vous s'il vous plaît vérifier mes réponses ? Merci

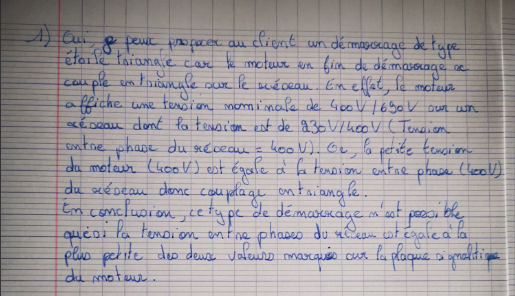

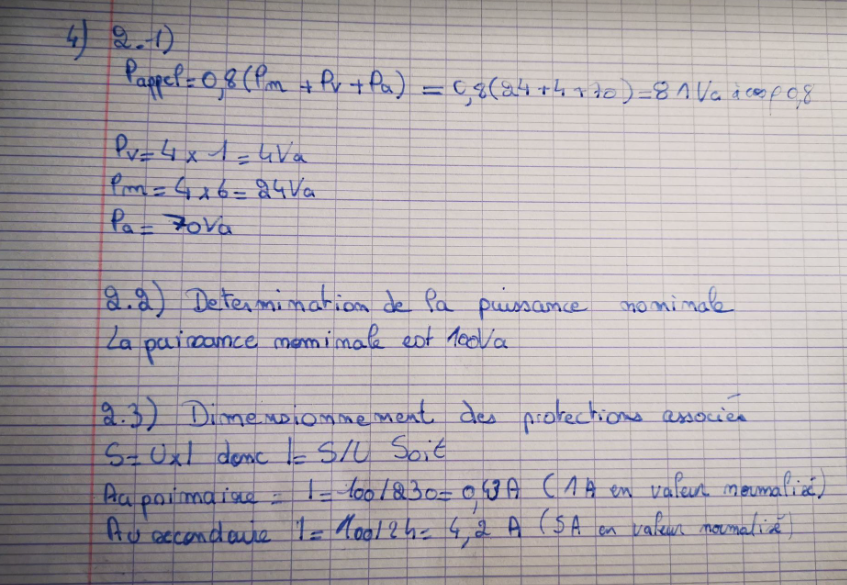

Mes réponses.

Question 1



Question 2 : schéma de puissance



Question3 : schéma de commande



Question 4 : dimensionnez la puissance nominale du transformateur et de ses protections



Merci



[Black Jack]

Bonjour,

En lecture rapide, je ne vois rien de mal fait.

Quelques remarques :

- Le cahier des charges mentionne 4 voyants ... que tu n'as pas représenté sur tes schémas.

- Pour la puissance de maintien, tu as indiqué : Pm = 4 X 6 = 24 VA

D'où vient le 4 ?, pour moi, il n'y a que 3 contacteurs et il ne peut y en avoir que 2 enclenchés simultanément (on n'a évidemment pas le contacteur triangle et le contacteur étoile enclenché ensemble).













[maël - missme]

Merci Black Jack. Je réponds à vos remarques ce soir.



[maël - missme]

Bonsoir Black Jack.

Effectivement, il y a bien 3 contacteurs et non quatre (erreur de ma part).



p appel = 0,8 (Pm + Pv + Pa) = 0,8 x (18 + 4 + 70) = 73,6 à cos 0,8 (c'est bien cos 0,79 : 1 ère page qu'il faut prendre )

puissance nominale est 63 VA ?

Est-ce correcte ? Merci

En ce qui concerne les voyants, vous avez raison. Je ne les ai pas fait figurer sur le schéma. Je ne sais pas où les connecter.

Modifié le 26 octobre 2022 par maël - missme

[julesx]

Bonsoir,

Trouvé sur la toile, si ça peut aider.

N.B. : Le transfo 24 V est alimenté en 400 V au primaire, mais le cahier des charges ne l'interdit pas. De toute façon, l'armoire est supposée alimentée en 3x400 V, donc sans neutre accessible, donc tu ne peux pas faire autrement sauf à rajouter un transfo supplémentaire 400 V / 230 V.

A noter que la remarque de Black Jack à propose de la simultanéité des fermetures des contacteurs s'applique aussi aux voyants, mais là, vu le 1 VA de chaque, on pouvait l'ignorer. C'est plus pour le principe...

[maël - missme]

Merci Julesx. Je vois ça en rentrant ce soir du travail et je poste ma réponse.

Bonne journée.

[Black Jack]

Bonjour,

Une alternative pour la connexion des voyants.

Comme leur tension nominale est la même que celle des contacteurs (24 V) ...

Les voyants (H2, H3 et H4) peuvent être câblés en parallèle sur les bobines de relais (KM1, KM2, KM3)

Cela revient fonctionnellement au même et cela diminue un rien le câblage (et permet de se passer d'un contact auxiliaire de ces relais ... qui pourrait ne pas être disponible).

Pour le nombre de relais (et de voyants), pour moi, il faut (pour comptabiliser les VA) en compter 2 et pas 3 (motif déjà expliqué).











[julesx]

Bonjour,

A propos des voyants, le cahier des charges dit :

Comme il n'y a qu'un seul moteur, on n'a bien affaire qu'à 4 voyants. Si on oublie le problème du défaut moteur, il n'y a effectivement que 2 voyants allumés simultanément. Mais quid de la signalisation du défaut moteur ? Quel défaut veut-on détecter (blocage, coupure de phase, surchauffe..) et comment le détecter ?

En ce qui concerne le câblage des voyants, la question qu'on peut se poser est ce qu'on veut signaler : l'alimentation de la bobine ou la fermeture du conttacteur.

[maël - missme]

Bonsoir. Donc sur mon schéma de commande j'ai fait figurer les voyants :

Du coup, est-ce que mes calculs sont correctes, s'il vous plaît ?

p appel = 0,8 (Pm + Pv + Pa) = 0,8 x (18 + 4 + 70) = 73,6 à cos 0,8 (c'est bien cos 0,79 : 1 ère page qu'il faut prendre )

puissance nominale est 63 VA ?



Merci

[Black Jack]

  Le 27/10/2022 à 15:28, maël - missme a dit :

Bonsoir. Donc sur mon schéma de commande j'ai fait figurer les voyants :

Du coup, est-ce que mes calculs sont correctes, s'il vous plaît ?

de p appel = 0,8 (Pm + Pv + Pa) = 0,8 x (18 + 4 + 70) = 73,6 à cos 0,8 (c'est bien cos 0,79 : 1 ère page qu'il faut prendre )

puissance nominale est 63 VA ?



Merci

Expand

Bonjour,

julesx a fait une remarque qu'il faut prendre en compte ...

L'énoncé précise que l'alimentation est en triphasé 400 V (donc sans neutre).

Le transfo doit donc être un 400 V primaire (et pas 230 V) et secondaire 24 V.

De plus, dit et répété plusieurs fois, il n'y a au maximum que 2 contacteurs alimentés en même temps et il y a au max 3 voyants allumés simultanément ... Mais tu persistes dans ton calcul de "p appel" de comptabiliser 3 contacteurs et 4 voyants.











[maël - missme]

oui, j'ai trois contacteurs et 4 voyants

je ne comprends pas

j'ai suivi l'exemple donné ?

entre phase et neutre on a bien 230 V ?

ce serait

au primaire : I = 63 / 400

au secondaire  I = 63 / 24

[maël - missme]

sinon :

Pv = 3 x 1 = 3 VA

Pm = 2 x6 = 12 VA

Pa = 70 VA

p appel = 0,8 (3 + 12 + 70) = 68 à cos 0,8

d'où puissance nominale : 63 VA





je suis en train de tout mélanger je crois

[julesx]

OK pour les 68 VA, mais ton cahier des charges dit cosφ=0,5, pas 0,8. Mais ça ne change rien à la puissance nominale car 68 à 0,5 est compris entre 51 et 87, donc tu es obligé de prendre la valeur la plus élevée, soit 63 VA.

Partant de là :
au primaire I=63/400=0,16 A
au secondaire I=63/24=2,63 A

[Black Jack]

  Le 27/10/2022 à 15:49, maël - missme a dit :

oui, j'ai trois contacteurs et 4 voyants

je ne comprends pas

j'ai suivi l'exemple donné ?

entre phase et neutre on a bien 230 V ?

ce serait

au primaire : I = 63 / 400

au secondaire  I = 63 / 24

Expand

Bonjour,

L'énoncé précise que l'armoire est alimentée en 3 X 400 V

Et donc le neutre n'est pas distribué ...  il n'y a pas de 230 V disponible dans l'armoire.

--> on ne peut pas avoir un transfo qui nécessite du 230 V pour son alimentation.

Le primaire du transfo DOIT donc être alimenté par du 400 V ... comme c'est dessiné sur le schéma fourni par julesx.

[maël - missme]

Merci beaucoup à tous les deux. Je revois ça plus tard, à tête reposée.
