Bonsoir. Pouvez-vous s'il vous plaît vérifier mes réponses et m'aider ? Merci

Cela concerne les schémas de liaison à la terre.



Exercice 1 ; schéma TT



Exercice 2 ; schéma TN

(je ne suis pas certain de mes réponses)

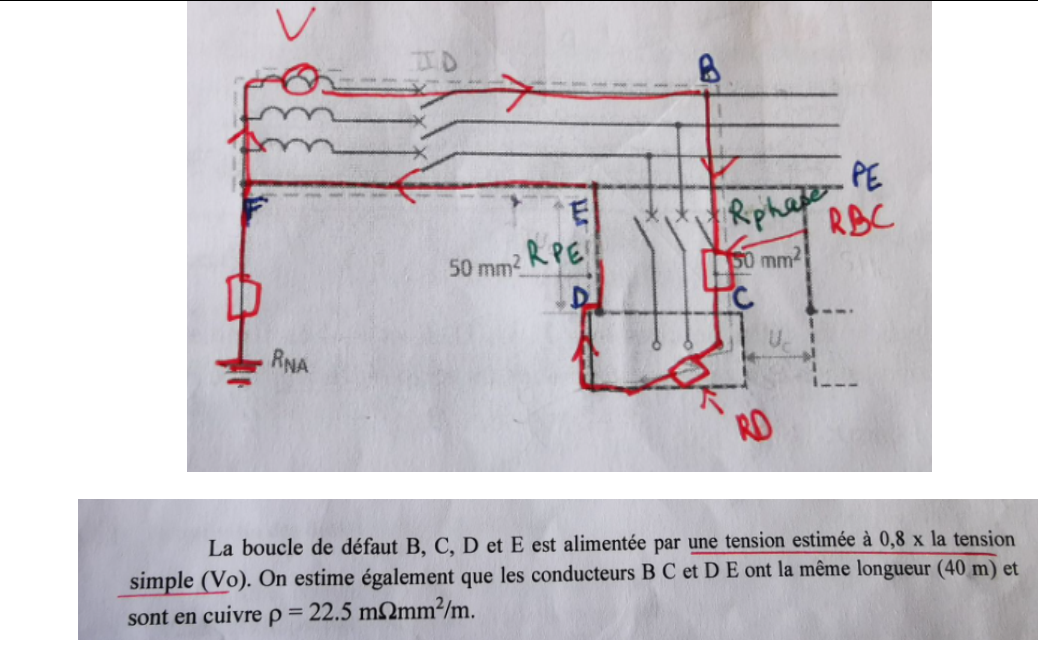

-R BC c'est comme si on avait R phase ? et R ED comme si on avait R PE, PE étant le conducteur de protection ? je dis peut-être des bêtises

-pas de circulation du courant par la prise de courant du neutre R NA ?



Calcul des conditions de déclenchement



Merci

Modifié le 6 octobre 2022 par maël - missme

[Denis CAMUS]

Ça c'est un sujet pour Jules.😀

[julesx]

Bonjour Denis,

Non, justement pas, quand j'étais en activité (prof de physique appliquée), c'était mon collègue de génie électrique qui était chargé de cette partie de l'enseignement. Donc, je ne me suis jamais intéressé aux SLT avec ses contraintes, en particulier en termes de protection.

[maël - missme]

Bonjour. je reposte mon exercice sur le schéma TN car je me suis aperçu que certaines informations sur le schéma s'étaient effacées. Merci.







  Le 07/10/2022 à 14:43, maël - missme a dit :

Bonjour. je reposte mon exercice sur le schéma TN car je me suis aperçu que certaines informations sur le schéma s'étaient effacées. Merci.







Expand



Modifié le 7 octobre 2022 par maël - missme

[Black Jack]

Bonjour,

Schèma TT : OK
*********

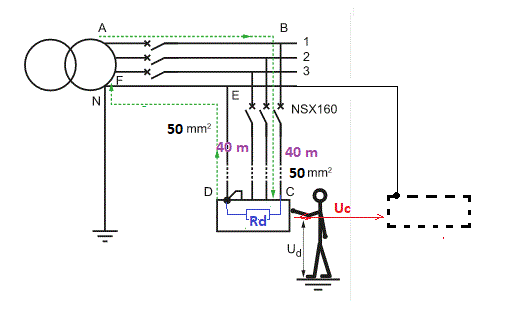

Schéma TN (en tenant compte de tout ce qui n'avait pas été mentionné lors de la question initiale et précisé ensuite)

L'impédance du circuit pour le courant de défaut est :

Z = Z(AB) + Z(BC) + Rd + Z(DE) + Z(EN) + Z(NA)

Avec Z(BC), l'impédance d'un fil de 40 m en 50 mm²
et avec Z(DE)  l'impédance d'un fil de 40 m en 50 mm²

Rd étant la résistance de défaut (supposée = 0 ohm)

Z(NA) étant l'impédance du générateur de tension.
*****
Z(BC) = Rho * L/S = 2,25.10^-8 * 40/(50.10^-6) = 0,018 ohm

Z(DE)  = Rho * L/S = 2,25.10^-8 * 40/(50.10^-6) = 0,018 ohm

La chute de tension due à Z(NA) (impédance interne du générateur) + Z(AB) + Z(EN) est prise en compte par l'estimation : "... estimée à 0,8 * tension simple (Vo))

Dans le courant de défaut est Id = 0,8 * 230 /(0,018 + 0,018) = 5111 A
****

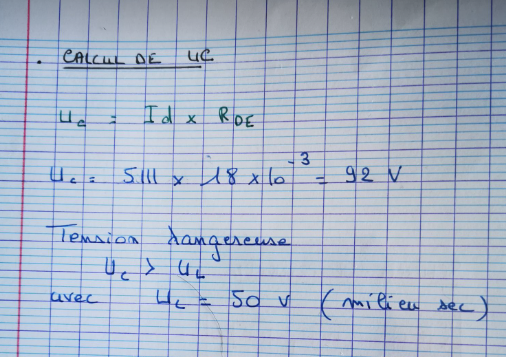

Uc = U(ED) (avec Rd considérée = 0 ohm)
Uc = Z(DE) * Id = 0,018 * 5111 = 92 V
****
Ud n'est pas demandée dans le présent exercice.

De toutes manières, avec un courant de défaut de 5111 A, le disjoncteur de protection va ouvrir le circuit très rapidement.





[maël - missme]

Bonjour et merci Black Jack.

Pour le schéma TN

Z(BC) = Rho * L/S = 2,25.10^-8 * 40/(50.10^-6) = 0,018 ohm

Z(DE)  = Rho * L/S = 2,25.10^-8 * 40/(50.10^-6) = 0,018 ohm



Rho  = 22,5 mΩmm²/m =  2,25.10^-8 Ωm ?

je ne sais pas convertir ces unités.

Merci

Si je comprends bien et si j'ai raison :

R en mΩ = rho en mΩmm²/m x L en m / S en mm²

^ou

R en Ω = rho en  Ωm x L en m / S en m²





ce qui ferait :

R BC = 22,5 x (40 / 50) = 18 mΩ ? soit 0,018Ω soit 18 x 10^-3 Ω

Merci

Modifié le 8 octobre 2022 par maël - missme

[maël - missme]

soit 0,018Ω

[julesx]

Bonjour,

Là, je peux encore intervenir.

Passage de mΩ.mm²/m à Ω.m :
* pour passer de mΩ à Ω il faut multiplier par 10^-3
* pour passer de mm² à m² il faut multiplier par 10^-6
donc pour passer de  mΩ.mm²/m à Ω.m il faut multiplier par 10^-3*10^-6=10^-9.

On a donc bien ρ(Ω.m)=10^-9*ρ(mΩ.mm²/m), soit pour le cuivre 22,5*10^-9=2,25*10^-8 Ω.m.

Et pour ta résistance
22,5*40/50=18 mΩ
ou
2,25*10^-8*40/(50*10^-6)=0,018 Ω.



[maël - missme]

Bonjour Jules.

J'ai compris.

Merci
