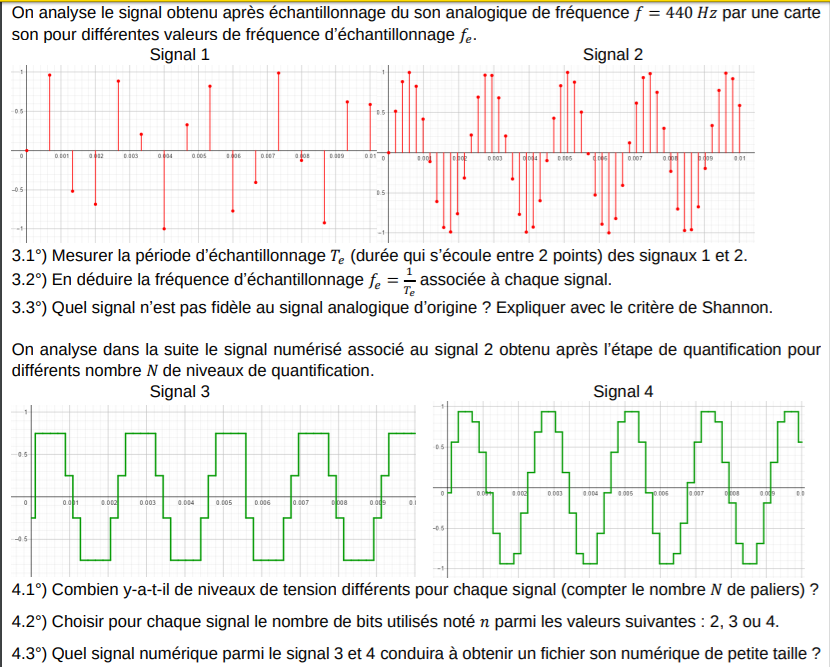

AXEL789 Posté(e) le 17 mai 2020 Signaler Share Posté(e) le 17 mai 2020 (modifié) Bonsoir à tous J'aurais besoin d'aide pour cette activité, je suis bloquée Pour la question 3.1/ je sais calculer la période mais le problème c'est qu'on demande la période d'échantillonnage mais entre chaque deux point on a 0,001 0,002 je ne vois comment je pourrais trouver la période d'échantillonnage! Cela me bloque pour réponde à la question 3.2 ET pour le 3.3, je sais que c'est le signaux N°1 car on trouve moins de point par rapport a le signaux analogique donc nous manquons des informations. (mais du coup je ne suis pas sur ) et les autres je ne comprend pas j'ai besoin d'explication S'il vous plait! Je vous remercie d'avance! ( je m'excuse d'avance j'ai posté sur le mauvais plateforme est-ce nécessaire que je là reposte ?) Modifié le 18 mai 2020 par Denis CAMUS transfert en sciences Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut Denis CAMUS Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 Bonjour, L'échelle horizontale est graduée en ms. Il y a 10 ms sur la largeur du graphique. Tu vois que pour le premier signal il y a 3 échantillons pour 2 grands carreaux (ou 15 pour 10 carreaux) tandis que pour le deuxième il y en a 5 par carreau (50 pour les 10 carreaux). Tu peux en déduire la période d'échantillonnage puis la fréquence. On te dit que c'est un la 440 Hz. D'après le théorème de Shannon, quelle doit être la fréquence minimale d'échantillonnage ? AXEL789 a réagi à ceci 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 Pour le premier c'est donc 0,0002 et le deuxième c'est 0,00065 je ne suis pas sure Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut julesx Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 Tu as raison de ne pas être sure ! 10 ms pour 15 périodes => 1 période = 10/15 = 0,667 ms 10 ms pour 50 périodes => 1 période = 10/50 = 0,200 ms (mais moi, je compte 51 périodes, ce qui donne 0,196 ms). AXEL789 a réagi à ceci 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 ah d'accord du ça c'est pour le premier signaux et le deuxième moi si je rend deux point au hasard je trouve 0,0002 et 0,00065 mais du coup si je calcule la fréquence d'échantillonnage : 1/0,0002 = 5000 et 1/0,00065= 1538?461.... le critère de shanon : lors de l’échantillonnage pour que le signal numérique reste fidèle au signal analogique : la fréquence d’échantillonnage du signal doit être au moins 2 fois supérieure à la fréquence du signal. c'est la que je bloque Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut julesx Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 Je ne vois pas d'où tu tires tes valeurs. Si tu raisonnes sur deux points consécutifs, tu obtiens environ 3 carreaux pour le signal 1, soit 1/5*3=0,6 ms et environ 1,61 carreau pour le signal 2, soit 1/5=0,2 ms . Les fréquences sont donc de 1/(0,6*10-3)=1,66 kHz et 1/(0,2*10-3)=5 kHz. Les deux fréquences respectent a priori le critère de Shannon, puisqu'elles sont supérieurs à 2*440 Hz, mais il est évident que, dans le deuxième cas, l'échantillonnage est nettement meilleur. AXEL789 a réagi à ceci 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 ah d'accord je viens de comprendre Pourriez vous m'expliquer la deuxième partie de l'exercice ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut julesx Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 Il faut compter le nombre de paliers de hauteurs différentes. Pour le signal 3, j'en trouve 4, pour le signal 4, j'en trouve 16, voir fichier joint ci-dessous où j'ai tracé des horizontales en noir pour essayer de ne pas en oublier. Pour le nombre de bits, il faut se rappeler : * qu'avec 2 bits, on peut coder 4 valeurs : 00, 01, 10 et 11. Donc 2 bits suffisent pour le signal 3. * que pour coder 16 valeurs, il faut 4 bits : 0000, 0001, 0010, ... , 1110, 1111. Il faut donc 4 bits pour le signal 4. Je te laisse conclure pour la dernière question. AXEL789 a réagi à ceci 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 moi je dirais le signal 3. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut julesx Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 C'est ça, car il nécessite 2 fois moins de bits. Par contre, la qualité de restitution du son sera évidemment moins bonne, mais ce n'est pas ce qu'on considère dans cet exercice, donc, inutile d'en parler. AXEL789 a réagi à ceci 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 Je vous remercie julesx d'avoir pris le temps de m'aider! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut julesx Posté(e) le 18 mai 2020 E-Bahut Signaler Share Posté(e) le 18 mai 2020 De rien, bonne continuation. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
AXEL789 Posté(e) le 18 mai 2020 Auteur Signaler Share Posté(e) le 18 mai 2020 merci! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
